在環保的壓力下，空氣源熱泵領域的制冷劑替代進程不斷推進，自然工質，如CO?將會成為市場主力軍。

隨著環保壓力的增加，國務院頒布了《消耗臭氧層物質管理?xiàng)l例》，開始施行日為2010年6月1日。由表6-2可以看出，二氧化碳的全球變暖潛能值GWP為1，臭氧層消耗指數ODP為0，低于其他制冷劑。雖然R134a的臭氧層消耗指數ODP也是0，但它的GWP比CO?高出一千多倍。而且二氧化碳大部分是作為化工行業的副產品被生產出來的，如果使用它做制冷劑，就恰巧回收了廢物，而這部分廢物原本是要排向大氣的，那么這些二氧化碳的GWP就應該為0。與CO?相比，氯、溴類制冷劑及其混合物不僅會增加溫室效應，而且很有可能產生其他副作用，因此CO?在環境保護這方面的優勢是顯而易見的。

隨著社會的發展，熱泵和空調的銷售量逐漸增長，隨之逐年增長的便是各種制冷工質的需求量，所以在選擇和確定制冷工質時就要慎重考慮環保的問題。由于自然工質不會對人類賴以生存的地球環境造成威脅，自然而然受到極大關注。由此可見，CO?作為自然工質，成了一種環境友好型的制冷劑。此外，二氧化碳的制冷效率較高，所以在以上的幾種常見制冷劑當中，二氧化碳是空氣源熱泵比較適宜的制冷劑。

二氧化碳不易燃燒，分解后其產物是無毒的，在高溫情況下不會分解，所以它不會損害人的身體健康。但對于氟利昂類工質（R134a、R22）而言，其分解產物大部分威脅環境的安全，例如，在太陽光的作用下，R134a的分解產物不僅僅有毒，而且還是加劇溫室效應的酸性物質。二氧化碳遇水則生成弱酸性物質，會腐蝕普通金屬，長期腐蝕后，會對各種碳鋼類的普通金屬設備造成一定程度上的損害，致使設備在運行過程中出現故障，但不會損害不銹鋼和銅類金屬。當輸送的CO?含水率小于8×10-6時，不會生成弱酸性物質，因此不會對普通的碳鋼產生影響。

如圖所示，CO?臨界壓力較高，跨臨界二氧化碳循環系統的運行壓力最高可達10MPa，是常用CFC類和HCFC類制冷劑的7～8倍，因此必須考慮高壓下的安全運行問題。在系統正常運行時必須保證如果系統發生超壓則二氧化碳能夠快速泄放，所以系統中必須安裝安全閥或者泄壓閥。除此之外，還必須保證在特殊情況下的安全性，如果系統發生破裂時，制冷劑膨脹所釋放的能量和壓力波應能夠通過安全通道釋放。但隨著焊接等技術的不斷發展，即便使用普通銅管，也可以滿足跨臨界CO?制冷壓縮循環的高壓要求。

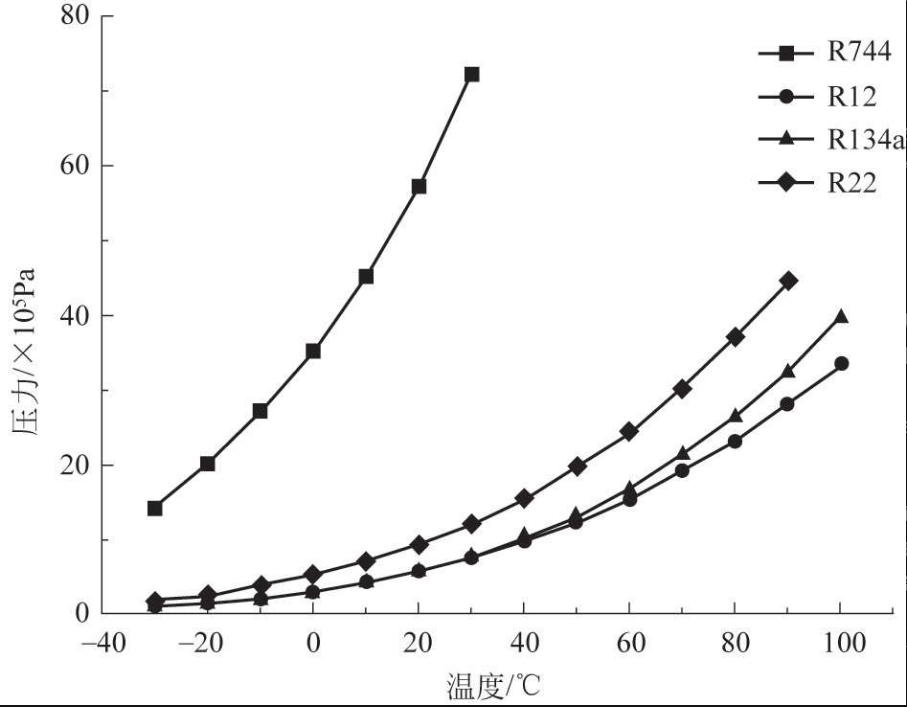

幾種常見制冷工質飽和狀態時壓力隨溫度的變化圖

CO?熱泵只需要消耗少量的電能而不需要其他燃料就可以獲取大量的熱能，所以熱泵在運行過程中不會產生燃料泄漏的風險，并且不會排放任何有害氣體、溫室氣體等。因此，CO?熱泵行業近年來發展迅速。

二氧化碳是一種自然工質，來源廣泛，價格相對低廉，回收或再生操作與運行的費用也較低。此外，在我國的渤海灣、松遼、蘇北等多地發現了大量的CO?氣田，而且可利用的CO?儲量極大，其中黃橋CO?氣田、萬金塔CO?氣田等已經開始開采利用。

相較于其他工質的熱物性，二氧化碳相對較好，跨臨界循環的壓力偏高，這就要求有較小的壓縮機吸氣比體積；0℃時二氧化碳的制冷量是其他制冷劑的10倍左右，這一特性就使得系統設備的尺寸小了很多，降低了材料費用，就此整個系統結構就相對緊湊，因而降低了熱泵前期的投資成本。

二氧化碳熱泵無需傳統燃料，這樣就減少了燃料費及燃料運輸費和儲存費，還有鍋爐修建費和年檢費；同時，空氣源熱泵的安裝位置沒有要求，可安裝在屋頂、陽臺、庭院、地下室等位置，不需要單獨機房，不占用永久性居住面積。此外，在人工操作方面也節省了一筆費用?？諝庠礋岜檬∪チ死鋮s水系統和冷卻塔、冷卻水泵、管網及其水處理設備，節省了這部分投資和運行費用。

從環保性、安全性、熱物性及經濟性幾個方面可以看出，二氧化碳空氣源熱泵具備其自身的特殊優勢，值得推廣。但即使如此，由于二氧化碳跨臨界循環的特殊性，即臨界壓力高和臨界溫度低，其自身的問題也就顯現出來了，那么傳統的系統及部件也就不符合二氧化碳跨臨界循環的要求，因而需要開發適合它的系統和部件。二氧化碳的臨界溫度是31.1℃，臨界壓力是7.4MPa。二氧化碳跨臨界系統在運行時，其高壓側的壓力很高，甚至可以達到10MPa以上。因此，為了保證跨臨界系統順利運行，對于跨臨界系統的各個設備和零部件耐壓強度就有更大的要求，例如設備及零部件材料、構造的承壓能力。確定的CO?空調系統換熱器最小爆裂壓力如表所示。

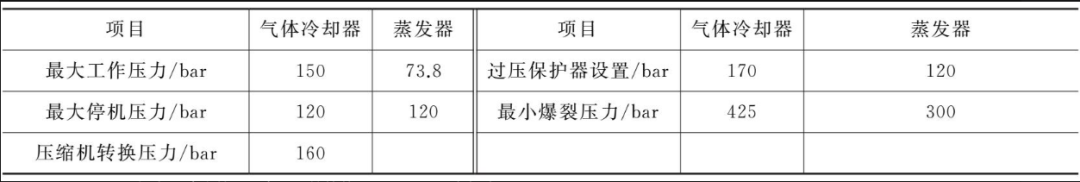

確定的CO?空調系統換熱器最小爆裂壓力

注：1bar=105Pa。
